    关于编码器中的线、位、分辨率、增量式、绝对式是什么意思?
    发布时间:2020-10-13    点击量:2227

    我们通常提到的的编码器是光电编码器,还有这样的术语:线、位、分辨率、增量式、绝对式,下面我们来详细了解下吧。

    线:

    编码器光电码盘的一周刻线,增量式码盘刻线可以zhi10线100线、2500线的刻线,只要你码盘能刻得下,可任意选数;绝对值码盘其码盘刻线因格雷码的编排方式,决定其基本是2的幂次方线,如256线、1024线、8192线等。但绝对值码盘也有特别的格雷余码输出的,如360线、720线、3600线等。

    位:

    2的n次方,由于绝对值码盘常常是2的幂次方线输出,所以,大部分的绝对值码盘是以“位”来表达,但也有例外,如360线、720线、3600线的(格雷余码)。增量值编码器也有用位来表示的,如15位、17位,其是通过内部细分,将计算的线数倍增后,一般大于10000线了,就用“位”来表达。

    分辨率:

    编码器可以分辨的角度,对于一般计算,以360/刻线数计算,目前大部分就直接用多少线来表达了。但这样就有一些概念的混淆,如增量值编码器,如用上A/B两相的四倍频,2500线的,分辨率实际可以是360/10000的,如果内部细分计算的“线”可以更多,达到15位、17位的,所以,常常的增量编码器用“线”来表达的,代表还没有倍频细分,用“位”来表达的,是已经细分过的了。


    光电编码器分增量式编码器和绝对编码器。增量式又分旋转和线性编码器。

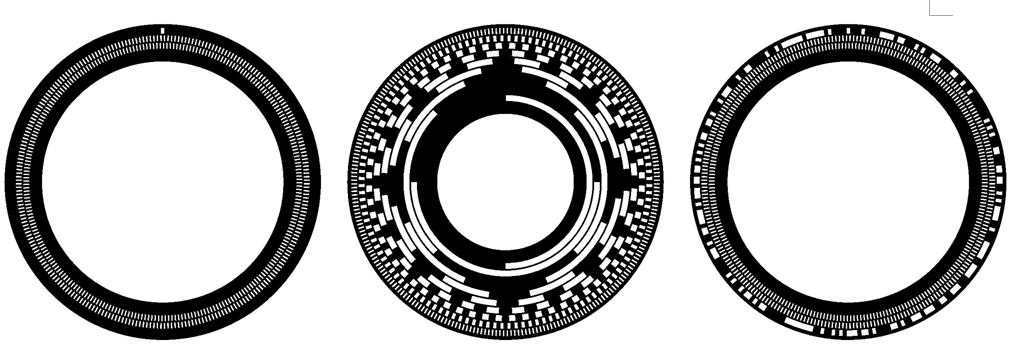

    增量式:

    码盘内刻线是两道:A/BZ,通过数线累加(增量)计算旋转角度,有的增加了U\V\W,将编码器通过120度的分割,分成三个区来判断位置,称为混合型编码器。有的通过内部细分电路,提高分辨“线”,并用内部电池记忆及用“位”来表达,常常混称为“绝对值”,实际应该是“伪绝对”。

    绝对式:

    码盘内刻线是n道,以24816。。。编排组合,读数是以“0”“1”编码方式光盘直接读取,而非累加,故不受停电、干扰影响。

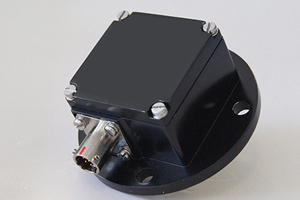

    磁敏角度传感器1中空式磁敏角度传感器2

    山西维特森科技研发生产的绝对值传感器(编码器)是根据磁敏原理,转动端放置磁路发生装置,当转轴转动的时候,磁场方向发生转动,进而对固定在线路板上的磁敏元件产生影响,这一微小的影响,经过集成电路的处理,变成了能被电子仪器识别的电压信号或者电流信号输出给上位机系统。

    绝对编码器由机械位置确定编码,它无需记忆,无需找参考点,而且不用一直计数,什么时候需要知道位置,什么时候就去读取它的位置。这样,编码器的抗干扰特性、数据的可靠性大大提高了。


    根据上述原理研发的VTA/D系列角度传感器,将芯片集成到电路板输出端的信号再用微处理器进行二次处理,使型号多元化,能更容易被仪器识别,也经过二次修正使信号更加精确,从而提高了角度传感器的精度。传感器外壳采用铝合金和不锈钢材质,使得传感器在高振动、冲击工作环境中能稳定工作,极大的提高了传感器的使用性能及领域。

    本公司绝对式角度传感器产品类型含单圈传感器、多圈传感器,输出接口含空心、有轴等装配方式,配合法兰盘、链接支架等辅助配件,让传感器精度进一步提升,欢迎咨询选购。
