    VTD58T10 角度位移传感器(18圈)


    VTD58T10实心轴角度位移传感器是一种一体化、实心轴、(单圈/多圈)磁绝对角度传感器采用高性能智能集成磁敏感元件,每个产品出厂都拥 有独一无二的磁场标定数据,将机械转动或角位移转化为电信号输出,非接触测量。产品具有无触点、无噪声、高灵敏度、高重复性、接近无限转动寿命、高频响应特性好。环境适用性强,即使在振动、冲击、油污等恶劣的环境下也可实现对 0~360°或多圈检测范围绝对角度位移行程内的高可靠性测量。是替代光学编码器、旋转变压器、导电塑料电位器的理想产品。广泛应用于工业自动化的测量和监控系统,尤其适用于机械变化频繁,环境恶劣,要求传感器使用寿命长,可靠性高的场合。具体应用于航空、电子、机械、纺织、船舶、冶金等行业

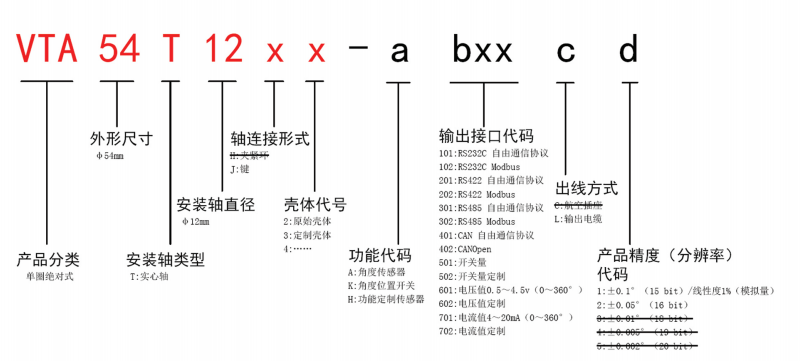

    型号规则


    外形尺寸图



    测量范围:18圈*360°(可定制)


    外观:

    ● 外形特征:同步法兰,硬合金铝外壳,密封双轴承结构。

    ● 转轴形式:不锈钢软轴,键槽连接。

    ● 外壳颜色:黑色或其它定制颜色。

    ● 表面处理:喷砂氧化或喷漆。

    ● 出线方式:1m黑色8芯屏蔽电缆或8芯航空插座可选。


    特点:

    ● 自主“磁阵列检测”技术(专利号:ZL201721106163.3),输出线性优异。

    ● 绝对角度输出, 即读即用,无累积误差。

    ● 非接触式测量,避免了使用过程中的磨损,使用寿命长,免维护。

    ● 串行通信,可实现多种通信协议,方便连接各种上位机设备。

    ● 宽工作电压,低消耗电流。

    ● 零位可设定,安装方便,无需找零。

    ● 2路可编程开关输出信号,能轻松实现行程限位及安全保护功能。


    产品展示图:
