    空心式 多圈 角度传感器 +查看更多
    技术指标
    特点
    现有型号
    空心式 多圈 角度传感器

    名称:空心多圈角度传感器

    外径:58~83mm

    轴径:7~20mm

    工作电压:9~36V

    通讯接口:RS232C、RS422、RS485、CAN、开关量、电压值、电流值

    最高转速:100r/min

    防护等级:最高可定制IP67

    刷新率:2000Hz

    工作温度:-43℃~+55℃



    基本型号
    点击查看详情

    测量范围

    轴形式

    外型

    特点

    主体尺寸

    连接

    形式

    出线方式

    产品精度(分辨率)

    轴径

    mm

    外径

    mm

    高度

    mm

    航空

    插座

    输出

    电缆

    ±0.1°

    15 bit

    ±0.05°

    16 bit

    ±0.01°

    18 bit

    ±0.005°

    19 bit

    ±0.002°

    20 bit

    VTD68K08 空心式 多圈 角度传感器

    多圈(50/64/80/100...)

    空心

    8

    68

    31/37.5

    键/夹紧环

    -

    VTD68K08 空心式 4圈 角度传感器

    4圈

    空心

    8

    68

    32.5/39

    键/夹紧环

    -

    -

    -

    VTD78K07 空心式 多圈 角度传感器

    多圈(50/64/80/100...)

    空心

    7

    78

    31

    -

    VTD72K14 空心式 4圈 角度传感器

    4圈

    空心

    14

    72

    39/45.5

    键/夹紧环

    -

    VTD83K20 空心式 4圈 角度传感器

    4圈

    空心

    20mm

    83mm

    43/50

    键/夹紧环

    -

    有轴式 多圈 角度传感器 +查看更多
    技术指标
    特点
    现有型号

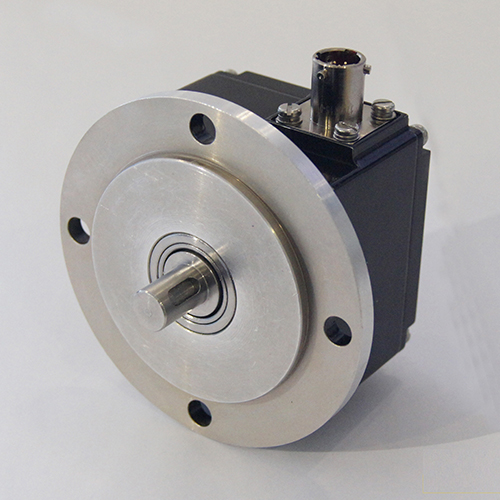

    有轴式 多圈 角度传感器

    名称:有轴单圈角度传感器

    外径:58~86mm

    轴径:10~15mm

    工作电压:9~36V

    通讯接口:RS232C、RS422、RS485、CAN、开关量、电压值、电流值

    最高转速:100r/min

    防护等级:最高可定制IP67

    刷新率:2000Hz

    工作温度:-43℃~+55℃


    基本型号
    点击查看详情

    测量范围

    轴形式

    外型

    特点

    主体尺寸

    连接

    形式

    出线方式

    产品精度(分辨率)

    轴径

    mm

    外径

    mm

    高度

    mm

    航空

    插座

    输出

    电缆

    ±0.1°

    15 bit

    ±0.05°

    16 bit

    ±0.01°

    18 bit

    ±0.005°

    19 bit

    ±0.002°

    20 bit

    VTD58T10 有轴式 18圈 角度传感器

    18圈

    实心

    10

    58

    63.8

    -

    -

    -

    -

    VTD82R10 有轴式 4圈 角度传感器

    4圈

    软轴

    前圆后方

    10

    82

    63.7

    -

    -

    -

    -

    -

    VTD86R10 有轴式 多圈 角度传感器

    多圈(50/64/80/100...)

    实心软轴

    前圆后方

    10

    86

    65

    -

    -

    -

    -

    -

    VTD72R15 有轴式 多圈 角度传感器

    多圈(50/64/80/100...)

    软轴

    前方后方

    15

    72

    108.5

    -
