    VTD68K08多圈空心角度传感器


    VTD68K08多圈空心角度传感器是一种一体化、中空式、圈磁绝对角度传感器,采用维特森科技-角度位移检测磁干扰屏蔽本体加固技术设计。多圈角度位置检测,是一种真正的多圈绝对角度传感器, 即使掉电后产生机械位移,重新上电后也可实现对实时绝对角度的高可靠性测量。

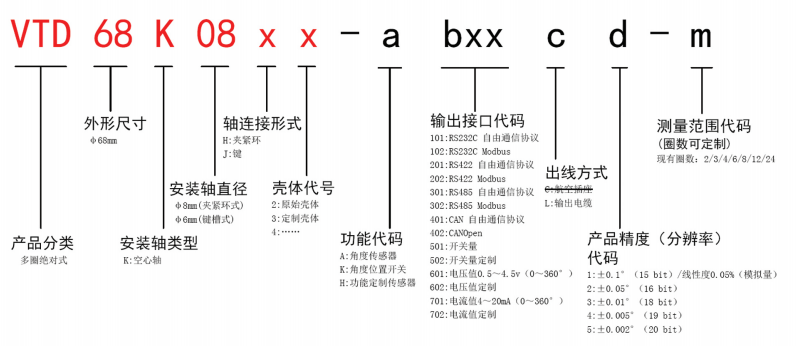

    型号规则


    外形尺寸图

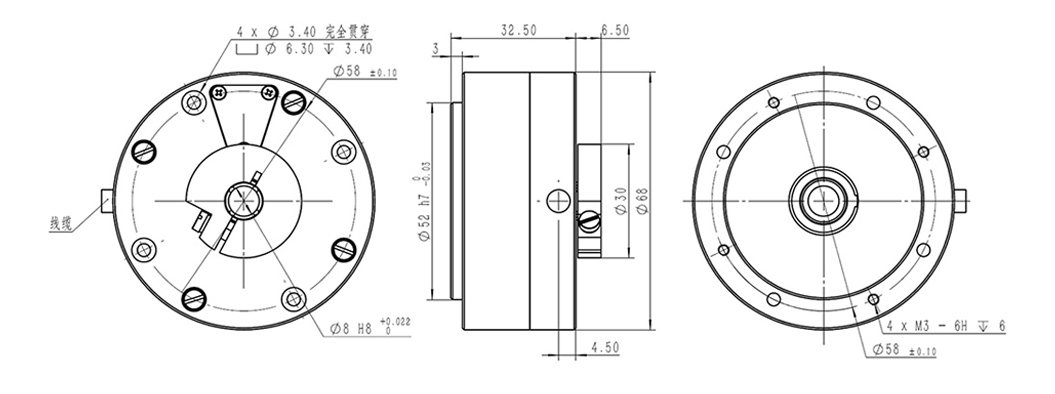

    夹紧环连接

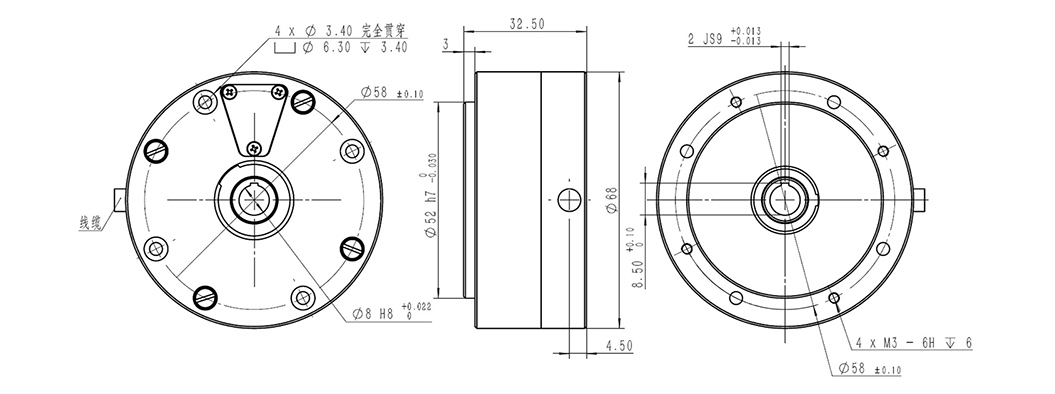

    键连接

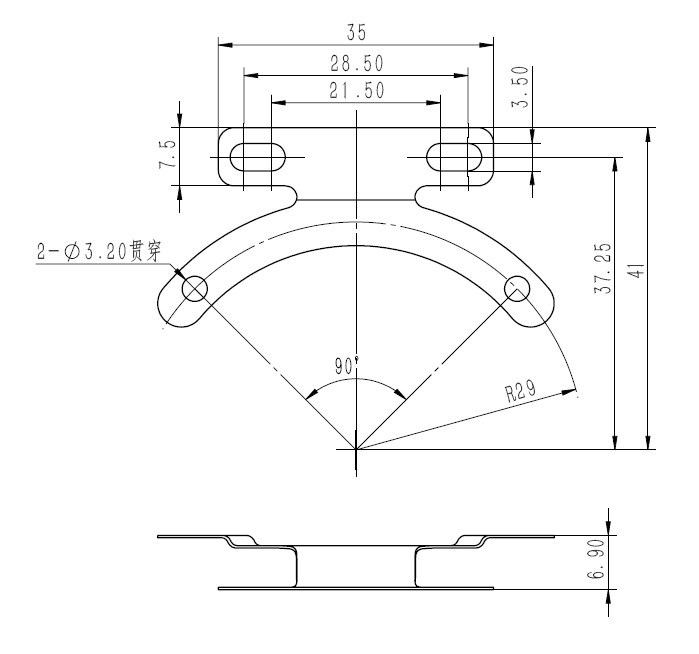

    可选配件:安装支架尺寸(X2)

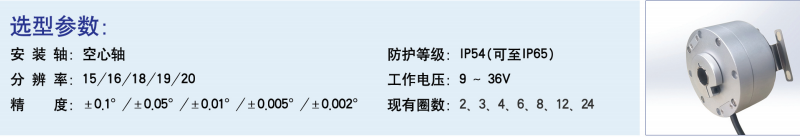

    测量范围: 4/6/8/10/50/64/80/N圈 (可定制)


    外观:

    ● 外形特征:中空式本体同步法兰,硬铝合金外壳。

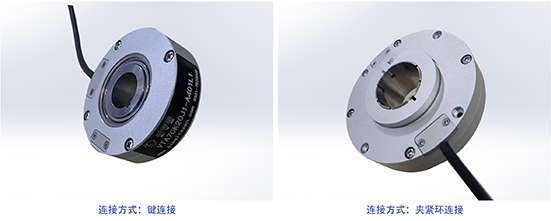

    ● 转轴形式:同心轴通孔,夹紧环/键两种连接形式(二选一)。

    ● 安装方式:本体通孔螺丝紧固或加装安装支架紧固。

    ● 外壳颜色:黑色或其它定制颜色。

    ● 表面处理:喷砂氧化或喷漆。

    ● 出线方式:1m黑色8芯屏蔽电缆。


    特点:

    ● 自主“磁阵列检测”技术,输出线性优异。

    ● 绝对角度输出, 即读即用,无累积误差。

    ● 非接触式测量,避免了使用过程中的磨损,使用寿命长,免维护。

    ● 串行通信,可实现多种通信协议,方便连接各种上位机设备。

    ● 宽工作电压,低消耗电流。

    ● 零位可设定,安装方便,无需找零。

    ● 2路可编程开关输出信号,能轻松实现行程限位及安全保护功能。
